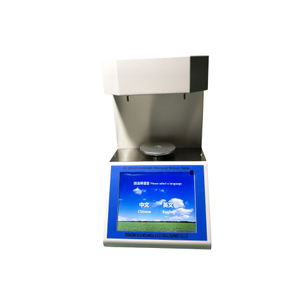

ASTM D971 Автоматическое межфазное тестер натяжения с помощью платинового кольца метод

Основная структура и части

1. Большой ЖК -экран

2. Образец чашки: для измерения образца;

3. Прекрасная регулировка для нулевой точки

4. Прекрасная регулировка для полной масштаба

5. Кольцевой стержень            6. Платиновое кольцо    7. Образец поддержки;

8. пустые кнопки    9. Кнопка фонового освещения

10. Инструментальная нога: чтобы выровнять инструмент;

11. Принтер и компьютерный порт        12. Борьба с предохранителем с предохранителем 1А

13. Переключатель питания     14. Гребень питания

Рабочий принцип  Тестер поверхностного натяжения

Принцип работы инструмента описывается следующим образом: он применяет высокочастотную индукцию, крошечную систему измерения самообладания, к балансу крутящего момента. Когда сила, приложенная к изменению платинового кольца, баланс, подключенный к платиновому кольцу, появится смещение между двумя вихревыми зондами тока. Затем изменяются значения индуктивности двух вихревых зондов. Дифференциальный трансформатор потеряет свой баланс, и входной сигнал дифференциального усилителя трансформатора в схеме также потеряет баланс. Он отправит группу электрического сигнала, которая изменится с силой, приложенной к платиновым кольцу, после увеличения усилителем. Электрический сигнал будет отправлен в микрокомпьютер для процесса и будет использоваться для расчета реального межфазного натяжения измеренного образца в соответствии с GB/T6541.

Основная техническая спецификация и параметры  Поверхностное натяжение

1. Метод отображения: он имеет большой ЖК -экран с фоновым светом и меню «Приглашение». Меню содержит все процедуры тестирования и методы расчета, предусмотренные в GB/T6541.

2. Кнопки: пустые кнопки;

3. Диапазон измерений:

(1) для изоляционного масла: 2 ～ 100 мн/м;

(2) для других нефтяных продуктов: 2 ～ 200 мн/м;

4. Чувствительность: 0,1 мН/м;

5. Точность: 0,1 мн/м;

6. Разрешение: 0,1 мн/м;

7. Повторяемость: 0,3%;

8. Температура окружающей среды: 10 ℃ 30 ℃;

9. Относительная влажность: 20%～ 75%;

10. Питание: AC 220V ± 5%, 50 Гц;

11. Оценка мощности: не более 100 Вт;

12. Размер: 185 мм × 260 мм × 360 мм

13. Вес: 15 кг;
